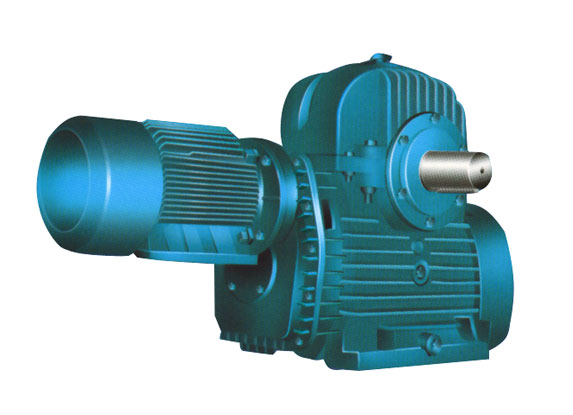

圆弧圆柱双级蜗杆及齿轮——蜗杆减速器

一、概述
ZC型双级蜗杆及齿转——蜗杆减速器符合国家标准JB／T7008—93
本减速器主要适用于冶金，矿山、起重，运输、化工 建筑．建材及轻工等行业。减速度器输入轴转速不超过1 500r／~in，减速器工作环境温度为一40'C一+40'C，当工作环境温度低于0'C时．起动前润滑油必须加热到0'C以上．减速器可正，反向运转。
二、型号、标记、基本参数、尺寸1，型号Type
CCWU--低速级蜗杆在蜗杆之下的双级蜗杆减速器
CCWS——低速级蜗杆在蜗杆之侧的双级蜗杆减速器
CCWO——低速级蜗杆在蜗杆之上的双级蜗杆减速器
GCWU--低速级蜗杆在蜗杆之下的齿轮——蜗杆减速器
GCWS--低速级蜗杆在蜗杆之侧的齿轮——蜗杆减速器
GCWO——低速级蜗杆在蜗杆之上的齿轮——蜗杆减速器
字母的意义
Cl表示蜗杆类别为ZClc
G——表示齿轮
W--表示蜗杆减速器
U。S O——分别表示低速级蜗杆位于蜗轮之下，之侧之上。
2 标记示例
GCWU 160—— 40 一一 1
